TDXM 模型

---

■  掃描多達 24 個輸入



■  每個輸入有三個可調節觸發點



■  接受任何“J”或“K”型，接地或未接地組合的熱電偶



■  2 組偏差觸發功能



■  由 10 至 32 伏直流電系統供電



■  RS485 串行通信端口



■  使用 MConfigTM 設置和監控軟件



■  CSA 認證用于 Class I, Division 2, Groups“C & D”危險區域





說明

---

新一代的 TDXM 為您提供一個可靠的多功能的溫度掃描儀。新設計的液晶顯示器具有 7 字符、7 顯示段的界面，13 毫米高的字符易于讀取。面板上還有薄膜按鍵，便于設置。



TDXM 可接受多達 24 個“J”型或“K”型，接地或未接地* 熱電偶的輸入。每個輸入都有三個可調節的設置點 SP1、SP2 和 SP3。SP1、SP2 和 SP3設置點與 SP1、SP2 和 SP3 輸出相對應。此外，TDXM還可對一組或兩組溫度進行監控，當組內的某一溫度偏離同組的平均值時，TDXM 將執行警告或停機功能。實際應用中一組可以是排氣溫度，另一組可以是軸承溫度。



TDXM 能夠通過內置的 RS485 串行通信端口與控制器、PLC、計算機或 SCADA 系統進行通信。TDXM-DC 型號可用于 10 - 32 伏直流電系統。



用戶界面(面板)



用戶界面包括數字液晶顯示器和一個含 5 個按鈕的薄膜鍵區用于讀數和輸入設置。通過一系列設置菜單用戶可選擇熱電偶類型，輸入設置點，詳情請參見安裝和操作手冊中的“設置菜單”部分。



熱電偶類型



TDXM 中的所有 24 個輸入都可配置為“J”或“K”型熱電偶，每個輸入的溫度單位可選擇為 °F(華氏)或 °C(攝氏)。將未使用的輸入設置為“忽略”，就不會顯示在屏幕中，或導致錯誤報警。



控制選項



每個 TDXM 有 3 路輸出：2 路場效應電晶體(FET) 輸出和 1 路 C 形繼電器輸出。每個輸入有 3 個設置點，每個設置點對應每個輸出。通過一路輸出為整套輸入分組可獲得更大的系統靈活性。



設置點歷史紀錄



TDXM 將每路輸出的近觸發的一個設置點存儲于非易失性內存內。比如，如果輸入 1 的SP1為后一個觸發的SP1 則訪問 SP1 的設置點歷史紀錄時 LCD 顯示器讀為：SP1 1。



傳感器輸入和接線端



TDXM 上有 24 對螺絲接線端，用于連接多達 24個“J”型或“K”型接地或未接地的* 熱電偶。每對螺絲接線端出廠時都有一條跳線。任何設置點觸發將在輸入讀數超過設置點 2 秒鐘內檢測到。



RS485 串行端口



位于模塊后的 RS485 串行端口 (MODBUS®†RTU slave) 用于與微型控制器、PC 系統、PLC系統及 SCADA 系統進行通信(請參見安裝和操作手冊中的“常見線路連接圖”)。當 TDXM為鏈式連接的后一個設備時，建議使用端接電阻(客戶提供)。波特率、停止位的個數和Modbus 從屬節點數可通過鍵區設置。通信方式為半雙工。支持 Modbus® RTU 功能代碼 3和 6。



規格

---

電源輸入(工作電壓)：10 - 32 伏直流電，750 毫瓦(大值)。



傳感器輸入：24 個“J”型或“K”型接地或未接地的* 熱電偶。



輸出：兩個輸出0.5 安，350 伏直流電，F(xiàn)ET 輸出定為接地跳閘。一個“C”形固態繼電器輸出0.125 安，350 伏直流/240 伏交流。注意：“C”形繼電器輸出在跳閘狀態中釋能。即跳閘時常閉終端關閉，則常開終端打開。



通信：RS485 串行端口，MODBUS® RTU Slave。



操作、存儲和顯示溫度： -40 至85°C(-40 至185F)。



傳感器掃描率：在2 秒鐘內掃描所有輸入。



溫度范圍：K 型：0 - 1999°F (0 - 1093°C);J 型：0 - 1538°F (0 - 837°C)。



顯示類型：自定義7 顯示段，7 字符，背光，含溫度單位指示和設置點觸發顯示。



準確性：冷接點：誤差在±0.5°C (1.0°F) 之內。“J”或“K”型：±1°C (2°F);38 - 1093°C(100 - 1999°F)。



冷接點補償： -40 至85°C(-40 至185F)。



熱電偶斷路檢測：輸入讀數達高值。



*建議使用不接地的熱電偶。不同設備間的不同接地可能引起接地的熱電偶讀數出現偏差。



† MODBUS ® 為 AEG Schneider Automation Inc 的注冊商標。

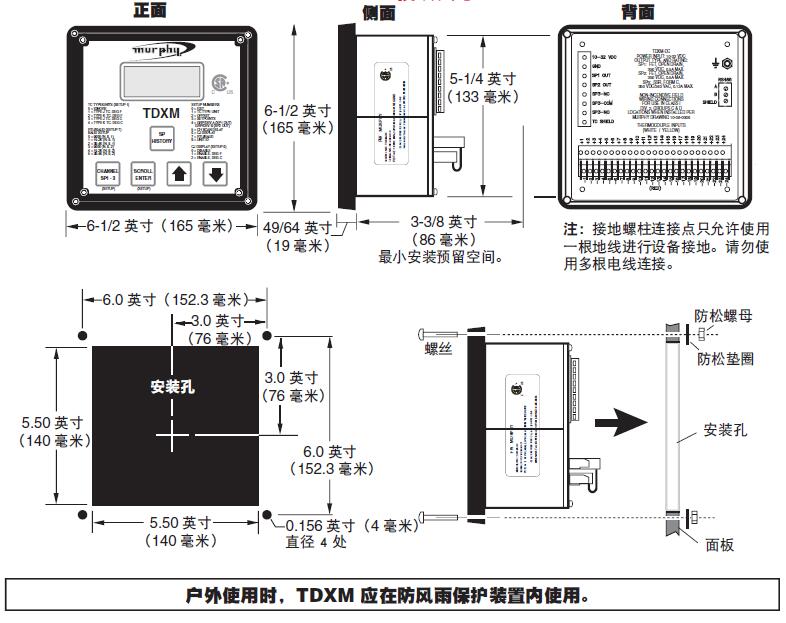

TDXM 模塊尺寸

---





訂購TDXM部件編號

---

TDXM-DC: 24 個輸入，10-32 伏直流電源。



TDXM-DC W/SP3 鎖定：含 SP3 鎖定特性的TDXM-DC。



配置軟件



MConfig: TDXM 設置軟件。



裝運重量和尺寸



裝運重量(所有型號)：約3 磅(1.36 千克)。



裝運尺寸(所有型號)：約5-1/2 x 9 x 9-1/2 英寸(140 x 229 x 241 毫米)。
